Cyflwyniad Peiriant

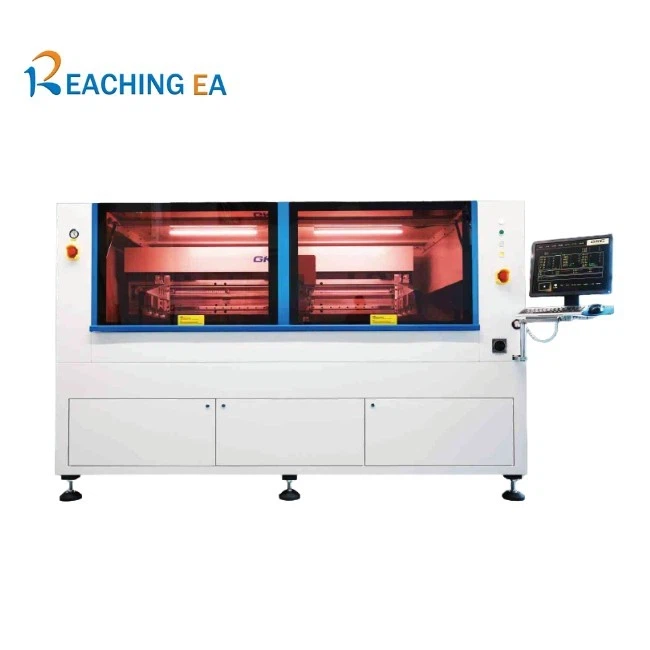

Mae'r Argraffydd Gludo Sodr Llawn Awtomatig H1500 E wedi'i gynllunio ar gyfer cynhyrchu UDRh manwl uchel, gan ddarparu perfformiad argraffu sefydlog, effeithlon ac ailadroddadwy. Yn meddu ar system alinio CCD ddatblygedig, llwyfan argraffu anhyblygedd uchel, a rheolaeth symud deallus, mae'n sicrhau dyddodiad past solder cywir ar draws fformatau PCB mawr. Mae ei strwythur modiwlaidd, system glanhau stensil cyflym, a rhyngwyneb rhyngwyneb defnyddiwr symlach yn lleihau amser segur ac yn symleiddio'r gweithrediad. Gydag opsiynau ar gyfer cysylltedd MES, rheoli olrhain, a monitro prosesau awtomataidd, mae'r H1500-E yn darparu datrysiad dibynadwy, effeithlonrwydd uchel i weithgynhyrchwyr ar gyfer cynhyrchu electroneg ddeallus fodern.
Nodweddion Allweddol
- Aliniad manwl uchel-gyda gweledigaeth CCD uwch a chydnabod marciau sefydlog.
- Gallu-argraffu fformat mawrcefnogi cymwysiadau PCB rhy fawr.
- Llwyfan anhyblyg a sefydlogi leihau anffurfiad bwrdd a gwella ansawdd argraffu.
- System reoli ddeallusgyda-monitro amser real a-rhyngwyneb hawdd ei ddefnyddio.
- System glanhau awtomatig cyflym(sych/gwlyb/gwactod) i gynnal ansawdd stensil.
- Dyluniad modiwlaiddar gyfer cynnal a chadw hawdd a llai o amser segur.
- MES/olrheiniadwyedd gydnawsar gyfer llinellau cynhyrchu Diwydiant 4.0.
- Gweithred{0}}cyflymder uchel ac ailadroddadwyi wneud y mwyaf o fewnbwn.
Mae'r llwyfan argraffu fformat mawr 1500 × 510 mm, ynghyd â system arsugniad gwactod effeithlonrwydd uchel, yn sicrhau lleoliad swbstrad manwl gywir ac yn dileu warping bwrdd. Mae'r dyluniad platfform sefydlog ac anhyblyg hwn yn gwella cywirdeb argraffu ac ansawdd cynhyrchu cyffredinol yn sylweddol.

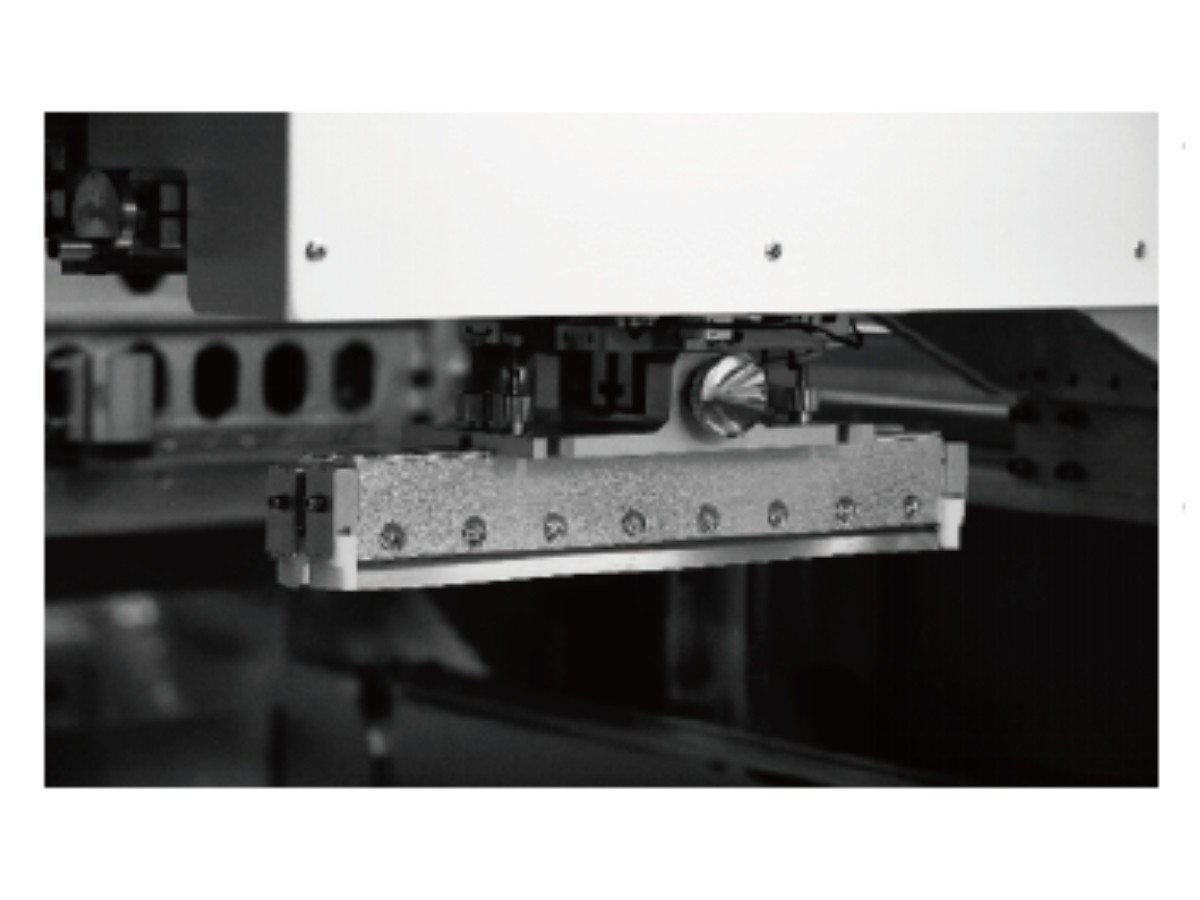

Mae'r system sgrapio llorweddol optimeiddio (X-cyfeiriad) yn lleihau'r defnydd o bast sodr tra'n sicrhau dyddodiad unffurf. Gyda braich sgrafell hunanaddasol a mecanwaith rheoli uwch, mae'n darparu ansawdd argraffu cyson hyd yn oed ar PCBs fformat mawr.

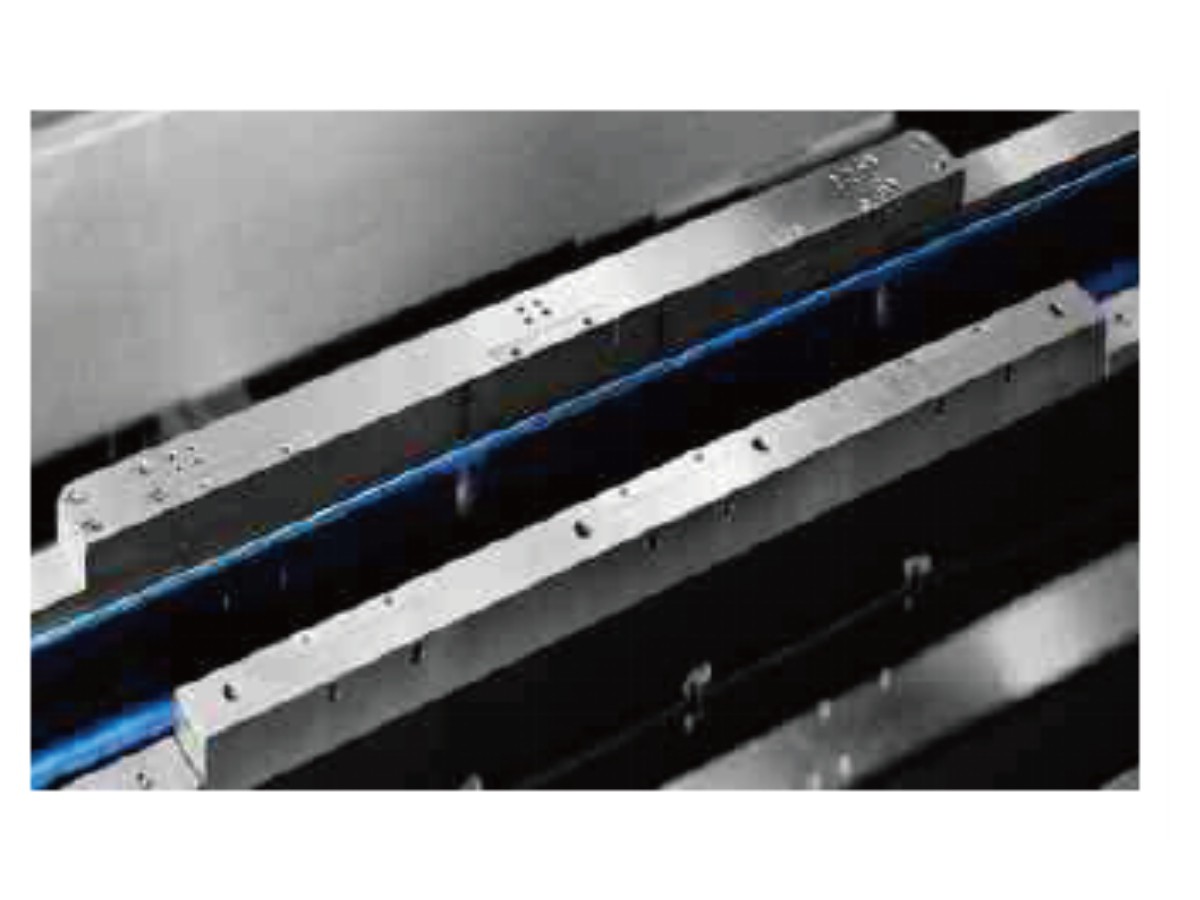

Mae'r system drosglwyddo gwbl awtomatig yn cynnwys clampio ochr hyblyg, addasiad trwch bwrdd awtomatig, a modiwl gwasgu effeithlon, gan leihau amser y broses a llwyth gwaith y gweithredwr. Gydag uchafswm o 10 kg o gapasiti trosglwyddo swbstrad, mae'n darparu perfformiad cryfach ac addasrwydd uwch ar gyfer anghenion cynhyrchu amrywiol.

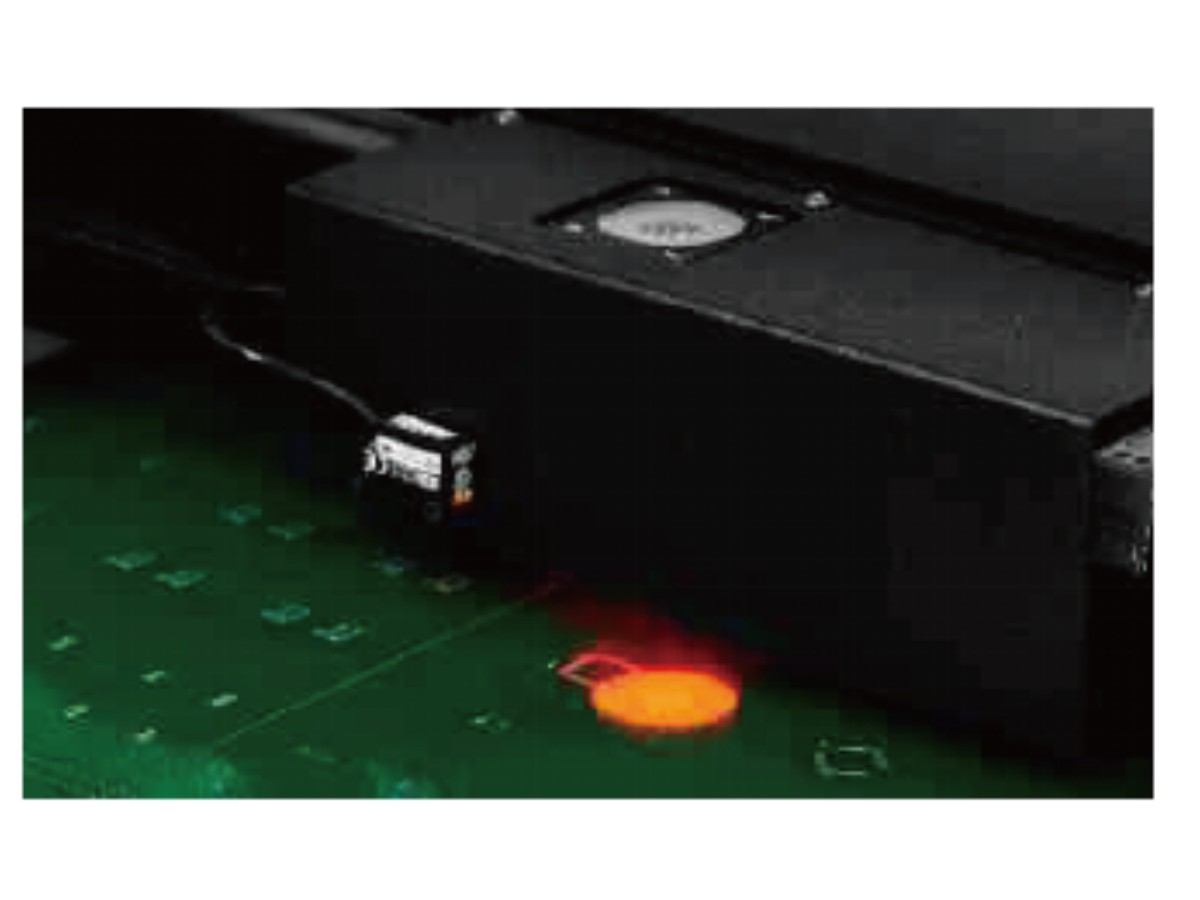

Mae'r system lleoli CCD wedi'i huwchraddio yn cynnwys camera 1.3 MP gyda FOV 10 × 8 mm, gan sicrhau aliniad manwl gywir a chydnawsedd llawn â gwahanol fathau o MARK. Gyda gwell sganio cod bar ac integreiddio MES dolen gaeedig, mae'n dileu materion addasu â llaw ac yn gwella effeithlonrwydd lleoli a sefydlogrwydd cynhyrchu yn sylweddol.

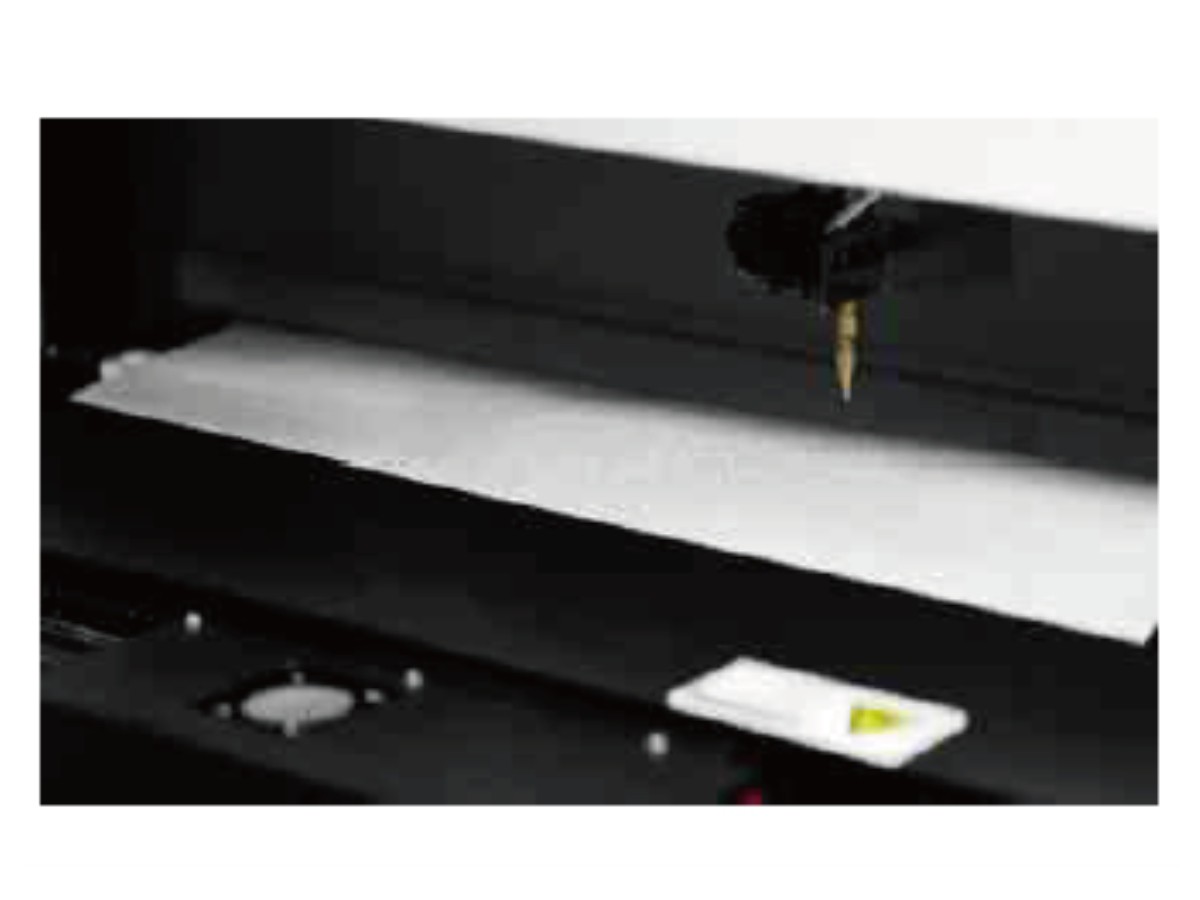

Mae'r system lanhau uwch yn cynnwys strwythur diferu uchaf sy'n addasu'r ardal wlychu yn awtomatig i gyd-fynd â hyd y swbstrad. Gyda dulliau sychu sych, gwlyb a gwactod wedi'u cyfuno â stribed rwber math cylch wedi'i selio, mae'n sicrhau glanhau stensil yn drylwyr ac yn gwella ansawdd argraffu yn sylweddol.
Manylebau Allweddol
|
Categori |
Manyleb |
|
Perfformiad |
Cywirdeb Lleoliad Ailadrodd: ±15 μm |
|
Manwl Argraffu Dro ar ôl tro: ±30 μm |
|
|
Ac eithrio Glanhau ac Argraffu: < 1.2 eiliad |
|
|
Prosesu CT: 6 munud |
|
|
Newid Llinell CT: 4 mun |
|
|
Prosesu laminedig |
Dimensiwn laminedig: 80 × 50 mm - 1500 × 510 mm |
|
Trwch laminedig: 0.8-6 mm |
|
|
Amrediad Mecanyddol o Dal: 1500 × 510 mm |
|
|
Pwysau Laminedig Uchaf: 100 kg |
|
|
Bwlch Ymylol: 3.5 mm |
|
|
Uchder Dros y Brig: 15 mm |
|
|
Uchder Trosglwyddo: 900 ± 40 mm |
|
|
Cyflymder Trosglwyddo Uchaf: 1500 mm/s |
|
|
Ffordd o Drosglwyddo: Rheilffordd canllaw un adran |
|
|
Cyfeiriad Trosglwyddo: Chwith → Dde / Dde → Chwith |
|
|
Trosglwyddo i Mewn / Allan: Yr un ochr |
|
|
Dull Cefnogi Laminiad: Gwiadur magnetig (65 mm), blociau cymorth (65 mm) |
|
|
Clampio Laminiad: Llwyfan hunanaddasadwy, Taflen bwyso â llaw, Clampiau ochr hyblyg |
|
|
Paramedrau Argraffu |
Cyflymder Argraffu: 10-200 mm / s |
|
Pwysau Argraffu: 0.5-15 kg |
|
|
Modd Argraffu: Sengl neu Dwbl |
|
|
Math o Crafwr: Rwber / Dur (ongl 45 gradd / 55 gradd / 60 gradd) |
|
|
Pellter Stripper: 0-20 mm |
|
|
Cyflymder Stripper: 0-20 mm/s |
|
|
Maint rhwyll ddur: 720 × 300 mm - 1180 × 750 mm |
|
|
Lleoli rhwyll: Llawlyfr |
|
|
Paramedrau Glanhau |
System Glanhau: Sych / Gwlyb / Gwactod |
|
Safle Glanhau: Iawn |
|
|
Cyflymder glanhau: 10-200 mm / s |
|
|
Defnydd Hylif Glanhau: Auto a Llawlyfr |
|
|
Defnydd Papur Glanhau: Auto a Llawlyfr |
|
|
Paramedrau Gweledigaeth |
FOV: 10 × 8 mm |
|
Math o gamera: camera digidol 1.3 MP |
|
|
System Codi Delweddau: Delweddu i fyny{0} i lawr gyda ffynhonnell golau addasadwy |
|
|
Amser Dal: 300 ms |
|
|
Mathau Datum: Cylch, Sgwâr, Rhombus, Croes, pad Bondio |
|
|
Maint y Marc: 0.5–6 mm |
Mae data cynnyrch ar gyfer cyfeirio yn unig. Cysylltwch â ni i gadarnhau'r wybodaeth ddiweddaraf.
Pam Partneriaeth â Ni
✓ Mwy na dim ond cyflenwad offer - datrysiadau llinell UDRh cyflawn
✓ Profiad prosiect go iawn gyda llinellau UDRh wedi'u gosod a'u rhedeg
✓ Cefnogaeth beirianyddol gref ar gyfer awtomeiddio ac integreiddio
✓ Llai o risg integreiddio a dechrau llinell yn gyflymach
✓ Cefnogaeth dechnegol bwrpasol trwy gydol oes y prosiect
Amdanom Ni
Rydym yn arbenigo mewn datrysiadau llinell UDRh cyflawn ac integreiddio awtomeiddio, gan ddarparu offer dibynadwy a llinellau cynhyrchu profedig gyda chefnogaeth profiad prosiect go iawn.
Argraffydd Gludo Sodr - Cwestiynau Cyffredin
C: 1. Ar gyfer beth mae argraffydd past solder yn cael ei ddefnyddio wrth gynhyrchu UDRh?
A: Defnyddir argraffydd past solder mewn llinellau cynhyrchu UDRh i argraffu past solder yn gywir ar badiau PCB trwy stensil. Mae'n broses hanfodol sy'n effeithio'n uniongyrchol ar ansawdd sodro a chynnyrch cyffredinol y cynulliad.
C: 2. Sut mae argraffydd past solder yn gweithio?
A: Mae argraffydd past solder yn gweithio trwy alinio'r PCB â'r stensil a defnyddio system squeegee i gymhwyso past solder trwy agorfeydd stensil ar y padiau PCB. Mae aliniad cywir ac argraffu sefydlog yn hanfodol ar gyfer canlyniadau cyson.
C: 3. Pa fathau o argraffwyr past solder sydd ar gael?
A: Mae mathau cyffredin o argraffwyr past solder yn cynnwys argraffwyr llaw, argraffwyr lled-awtomatig, ac argraffwyr past solder cwbl awtomatig. Mae argraffwyr cwbl awtomatig yn cael eu defnyddio'n eang mewn llinellau cynhyrchu UDRh modern ar gyfer cywirdeb uchel a gweithgynhyrchu cyfaint uchel.
C: 4. Pa mor bwysig yw cywirdeb argraffu mewn argraffu past solder?
A: Mae cywirdeb argraffu yn hollbwysig, oherwydd gall past solder annigonol neu ormodol achosi diffygion megis pontio, peli sodro, neu gymalau sodr annigonol. Mae -argraffwyr past solder manylder uchel yn helpu i sicrhau canlyniadau argraffu sefydlog ac ailadroddadwy.
C: 5. A ellir integreiddio argraffydd past solder â systemau SPI?
A: Ydw. Gellir integreiddio argraffydd past solder â systemau SPI (Solder Paste Inspection) i ffurfio proses ddolen gaeedig. Mae hyn yn caniatáu-adborth amser real ac addasu paramedr yn awtomatig i wella ansawdd argraffu.
C: 6. Pa ffactorau sy'n effeithio ar ansawdd argraffu past solder?
A: Mae ansawdd argraffu yn cael ei ddylanwadu gan ddyluniad stensil, math past solder, pwysedd a chyflymder squeegee, gwastadrwydd PCB, a chywirdeb aliniad argraffydd. Mae sefydlu prosesau priodol yn hanfodol ar gyfer cynhyrchu UDRh dibynadwy.
C: 7. A yw argraffydd past solder yn addas ar gyfer prosesau UDRh di-blwm?
A: Ydw. Mae argraffwyr past solder modern wedi'u cynllunio i gefnogi -bast sodr rhydd â phlwm a chwrdd â gofynion cywirdeb prosesau UDRh di-blwm.
C: 8. Pa waith cynnal a chadw sydd ei angen ar gyfer argraffydd past solder?
A: Mae cynnal a chadw arferol yn cynnwys glanhau'r stensil, llafnau squeegee, a bwrdd argraffu, yn ogystal â gwirio systemau aliniad a chydrannau mecanyddol i gynnal perfformiad argraffu cyson.
C: 9. Sut ydw i'n dewis yr argraffydd past solder cywir ar gyfer fy llinell UDRh?
A: Mae dewis yr argraffydd past solder cywir yn dibynnu ar faint PCB, cyfaint cynhyrchu, gofynion cywirdeb, a lefel awtomeiddio. Mae gweithio gyda darparwr datrysiad llinell UDRh profiadol yn helpu i sicrhau'r dewis argraffydd gorau posibl ac integreiddio llinell llyfn.
C: 10. A all argraffwyr past solder gefnogi awtomeiddio ac integreiddio ffatri smart?
A: Ydw. Mae argraffwyr past solder uwch yn cefnogi nodweddion awtomeiddio megis darllen cod bar, cysylltedd MES, glanhau stensil yn awtomatig, a chyfathrebu llinell ar gyfer amgylcheddau ffatri UDRh craff.
