Cyflwyniad Peiriant

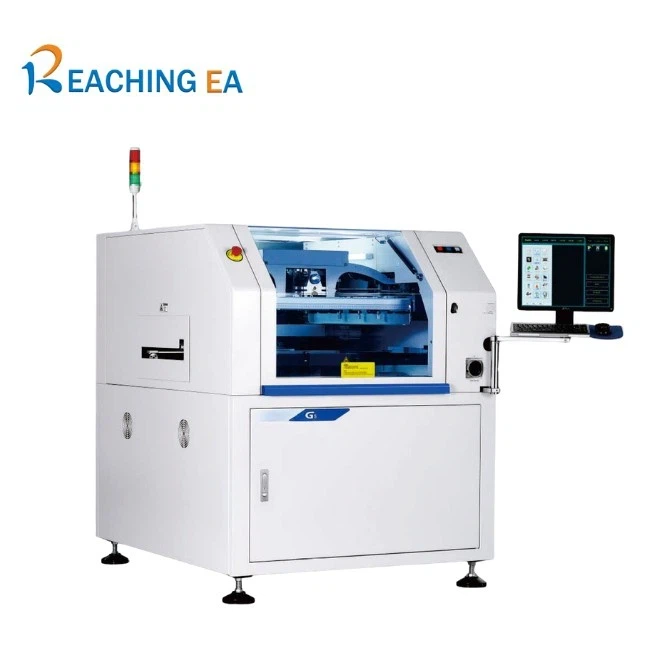

Mae'r Argraffydd Gludo Sodr Llawn Awtomatig G5 wedi'i gynllunio ar gyfer cynhyrchu UDRh manwl uchel, gan ddarparu ansawdd argraffu sefydlog, amser cylch cyflym, ac ailadroddadwyedd rhagorol ar gyfer cydrannau traw mân. Wedi'i gyfarparu ag aliniad golwg uwch, glanhau stensil yn awtomatig, a rheolaeth argraffu dolen gaeedig, mae'r argraffydd G5 yn sicrhau dyddodiad past solder cyson ac yn lleihau diffygion yn y cynulliad PCB dwysedd uchel. Mae ei ryngwyneb hawdd ei ddefnyddio, ei strwythur mecanyddol cadarn, a'i gydnawsedd â meintiau PCB amrywiol yn ei wneud yn ddelfrydol ar gyfer gweithgynhyrchu electroneg modern, o electroneg defnyddwyr i gymwysiadau modurol a diwydiannol.
Nodweddion
Aliniad golwg manwl uchel-ar gyfer argraffu past solder sefydlog a chywir
System glanhau stensiliau awtomatig ar gyfer perfformiad cyson a dibynadwy
Rheolaeth argraffu dolen gaeedig i sicrhau y gellir ei hailadrodd a lleihau diffygion argraffu
Amser beicio cyflym a thrin PCB wedi'i optimeiddio ar gyfer effeithlonrwydd cynhyrchu uwch
Yn cefnogi ystod eang o feintiau PCB a-cydrannau traw mân
Gweithrediad hawdd ei ddefnyddio gyda rhyngwyneb deallus a-monitro amser real
Mae'r llwyfan jacking addasiad arbennig yn cynnig strwythur sefydlog a hawdd i'w addasu, gan ganiatáu addasu uchder pin yn gyflym ar gyfer PCBs o wahanol drwch. Mae ei ddyluniad mecanyddol dibynadwy yn sicrhau cefnogaeth fanwl gywir yn ystod argraffu past solder, gwella ansawdd print, cywirdeb aliniad, a sefydlogrwydd proses yr UDRh yn gyffredinol.
Mae'r ddelwedd uwch a'r system optegol yn defnyddio goleuadau cylch unffurf a goleuo cyfechelog o ddisgleirdeb uchel i sicrhau adnabyddiaeth gywir o bob math o bwyntiau Marc, gan gynnwys marciau anwastad neu arw. Gyda disgleirdeb addasadwy a gallu i addasu'n gryf i PCBs tun, plât, copr, plât aur, tun wedi'i chwistrellu, FPC, ac aml-liw, mae'r system yn darparu aliniad manwl uchel a pherfformiad argraffu cyson sefydlog.
Mae'r rhyngwyneb Tsieineaidd/Saesneg hawdd ei ddefnyddio, sy'n seiliedig ar Windows XP/Win7, yn cynnig llywio greddfol, arweiniad llif gwaith llyfn, a dysgu gweithredwyr cyflym. Gyda newid iaith hawdd, logiau gweithredu wedi'u hymgorffori, cofnodion namau, diagnosis, a larymau amser real, mae'r system yn sicrhau gweithrediad effeithlon, datrys problemau cyflym, a rhaglennu symlach ar gyfer cynhyrchu SMT.
Mae'r system lanhau yn cefnogi dulliau glanhau sych, gwlyb a gwactod, y gellir eu defnyddio'n unigol neu mewn cyfuniad i sicrhau cynnal a chadw stensil effeithlon. Mae ei system sychu well a gwactod pwerus yn tynnu past sodr gweddilliol yn effeithiol, gan gyflawni glanhau awtomatig dibynadwy. Gyda'r CCD a modiwlau glanhau yn gweithredu'n annibynnol, mae llwyth modur yn cael ei leihau ac mae cyflymder a chywirdeb y peiriant yn cael eu gwella'n sylweddol, gan arwain at ansawdd argraffu uwch ac effeithlonrwydd cynhyrchu.
Mae'r system clampio ffrâm rhwyll ddur addasrwydd uchel yn cynnal fframiau sgrin o wahanol feintiau ac yn galluogi newidiadau cyflym i fodelau yn ystod y cynhyrchiad. Mae ei fecanwaith clampio hyblyg a sefydlog yn sicrhau lleoliad stensil diogel, gan wella effeithlonrwydd argraffu a lleihau amser segur mewn gweithgynhyrchu UDRh.
Mae'r system lleoli rheilen dywys yn cynnwys clampiau ochr hyblyg y gellir eu rhaglennu wedi'u cynllunio ar gyfer FPC a PCBs warped, sy'n galluogi gwastadu ochr uchaf manwl gywir a lleoli sefydlog. Trwy feddalwedd-ymestyn a thynnu'n ôl awtomatig a reolir, mae'r system yn addasu i amrywiadau trwch PCB heb effeithio ar gywirdeb aliniad, gan sicrhau perfformiad argraffu cyson a dibynadwy.
Paramedrau Technegol
|
Categori |
Paramedr |
Gwerth |
|
Perfformiad Peiriant |
Ailadrodd Cywirdeb Swydd |
±0.01 mm |
|
Perfformiad Peiriant |
Cywirdeb Argraffu |
±0.025 mm |
|
Perfformiad Peiriant |
NCP{0}}CT (Dim Argraffu Glanhau) |
7.5 s |
|
Perfformiad Peiriant |
HCP{0}}CT (Argraffu Glanhau) |
19 s/pcs |
|
Perfformiad Peiriant |
SCT |
9 mun |
|
Perfformiad Peiriant |
HCT |
7 mun |
|
Prosesu swbstrad |
Maint Bwrdd Uchaf |
420 × 340 mm (safonol), 530 × 340 mm (dewisol) |
|
Prosesu swbstrad |
Maint Bwrdd Lleiaf |
50 × 50 mm |
|
Prosesu swbstrad |
Trwch Bwrdd |
0.4-6 mm |
|
Prosesu swbstrad |
Ystod Clampio PCB |
53–340 mm |
|
Prosesu swbstrad |
Pwysau Bwrdd Uchaf |
3 kg |
|
Prosesu swbstrad |
Clirio Ymyl Bwrdd |
2.5 mm |
|
Prosesu swbstrad |
Uchder Bwrdd Uchaf |
15 mm (gyda phin addasadwy) |
|
Prosesu swbstrad |
Cyflymder Cludiant |
900 ± 40 mm/s |
|
Prosesu swbstrad |
Addasiad Lled Trac |
15-340 mm (uchafswm 150 mm/s) |
|
Prosesu swbstrad |
Cyfeiriad Trafnidiaeth |
O'r Chwith i'r Dde / O'r Dde i'r Chwith |
|
Prosesu swbstrad |
Lefel Cludwyr |
900 ± 40 mm |
|
Prosesu swbstrad |
Cyfeiriad Darlledu Mewn/Allan |
Yr un uchder i mewn ac allan |
|
System Gymorth |
Math o Gefnogaeth |
Pin Magnetig |
|
System Gymorth |
Math Bloc |
Bloc Cymorth |
|
System Gymorth |
Llwyfan |
Llawr i Fyny-Down Table |
|
System Gymorth |
Gwlychu |
Gwlychu Top Awtomatig |
|
System Gymorth |
Clamp Bwrdd |
Clampio Ochr |
|
System Gymorth |
Arsugniad |
Swyddogaeth arsugniad |
|
Paramedrau Argraffu |
Cyflymder Argraffu |
10-200 mm/eiliad |
|
Paramedrau Argraffu |
Pwysau Argraffu |
0.4-1.0 kg |
|
Paramedrau Argraffu |
Modd Argraffu |
Un / Dwywaith |
|
Paramedrau Argraffu |
Math Squeegee |
Llafn Rwber / Squeegee (45/55/60) |
|
Paramedrau Argraffu |
Squeegee Snap{0}}i ffwrdd |
0-20 mm |
|
Paramedrau Argraffu |
Cyflymder Squeegee |
10-200 mm/eiliad |
|
Paramedrau Argraffu |
Maint Ffrâm |
470 × 370 mm – 737 × 737 mm |
|
System Glanhau |
Dulliau Glanhau |
Sych / Gwlyb / Gwactod (3 dull) |
|
System Glanhau |
Cyflymder Glanhau |
10-200 mm/eiliad |
|
System Glanhau |
Pwysau Glanhau |
Addasadwy |
|
System Glanhau |
Strôc Glanhau |
Cynhyrchu Awtomatig |
|
System Glanhau |
Safle Glanhau |
Ôl-lanhau |
|
System Glanhau |
Rheoli Cyflymder Glanhau |
10-200 mm/eiliad |
|
System Glanhau |
Glanhau Defnydd Papur |
Addasadwy yn Awtomatig ac â Llaw |
|
System Glanhau |
Rheoli Asiant Glanhau |
Addasadwy yn Awtomatig ac â Llaw |
|
Paramedrau Gweledigaeth |
CCD FOV |
10 × 8 mm |
|
Paramedrau Gweledigaeth |
Math Camera |
Camera Digidol CCD 1.3M–5M |
|
Paramedrau Gweledigaeth |
System Camera |
System Ddelweddu Digidol i Fyny/I Lawr |
|
Paramedrau Gweledigaeth |
Amser Beicio Camera |
Llai na neu'n hafal i 300 ms |
|
Paramedrau Gweledigaeth |
Mathau Ariannol |
Rownd, Sgwâr, Diemwnt, Croes |
|
Paramedrau Gweledigaeth |
Maint Marc |
0.5-5 mm |
|
Paramedrau Gweledigaeth |
Marc Nifer |
Uchafswm o 1 pcs |
|
Paramedr Peiriant |
Ffynhonnell Pwer |
AC220 ± 10%, 50/60 Hz, 2.2 kW |
|
Paramedr Peiriant |
Pwysedd Aer |
4–6 kgf/cm² |
|
Paramedr Peiriant |
Amgylchedd Gwaith Dros Dro |
10-35 gradd |
|
Paramedr Peiriant |
Amgylchedd Gwaith Lleithder |
30–60% |
|
Paramedr Peiriant |
Maint y Peiriant (L × D × H) |
1164 × 1330 × 1444 mm |
|
Paramedr Peiriant |
Pwysau Peiriant |
≈ 910 kg |
|
Paramedr Peiriant |
Gofyniad Cynnal Llawr |
650 kg/m² |
Mae data cynnyrch ar gyfer cyfeirio yn unig. Cysylltwch â ni i gadarnhau'r wybodaeth ddiweddaraf.
