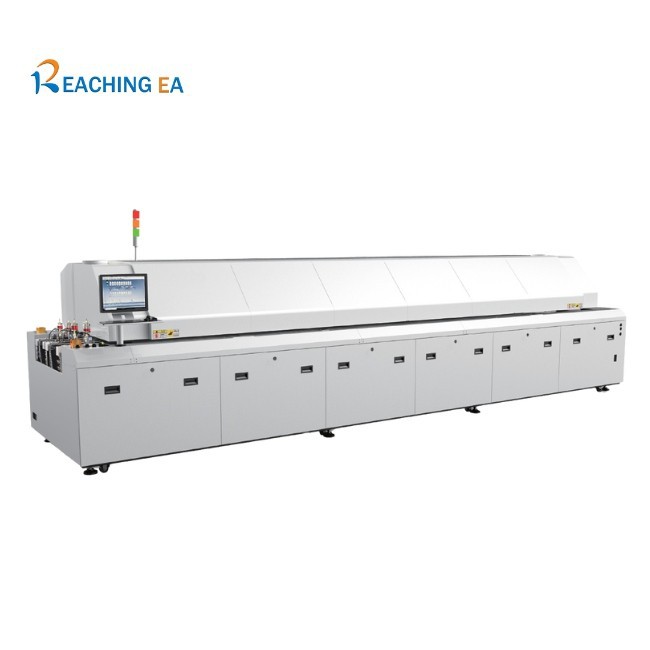

Cyflwyniad Ffwrn Reflow

Mae ein popty ail-lifo aer poeth uwch UDRh wedi'i beiriannu ar gyfer cydosod PCB manwl uchel, rheoli tymheredd sefydlog, a- dibynadwyedd cynhyrchu hirdymor. Wedi'i gynllunio gyda system trawsyrru gwregys rhwyll annibynnol (dewisol), cludiant rheilffordd ddeuol, a system adfer fflwcs dylunio agored, mae'r popty ail-lif hwn yn darparu perfformiad eithriadol ar gyfer gweithgynhyrchu UDRh cyfaint canolig i uchel.

Gyda dosbarthiad gwres wedi'i optimeiddio, gwell sefydlogrwydd trin bwrdd, a dyluniad strwythurol cynnal a chadw hawdd, mae'r system yn sicrhau ansawdd sodro cyson wrth leihau'r defnydd o ynni a chostau gweithredu. Mae'n ddelfrydol ar gyfer gweithgynhyrchwyr electroneg sy'n ceisio trwybwn uchel, cysondeb weldio uwch, a gweithrediad ffwrnais glanach.

Nodweddion Allweddol

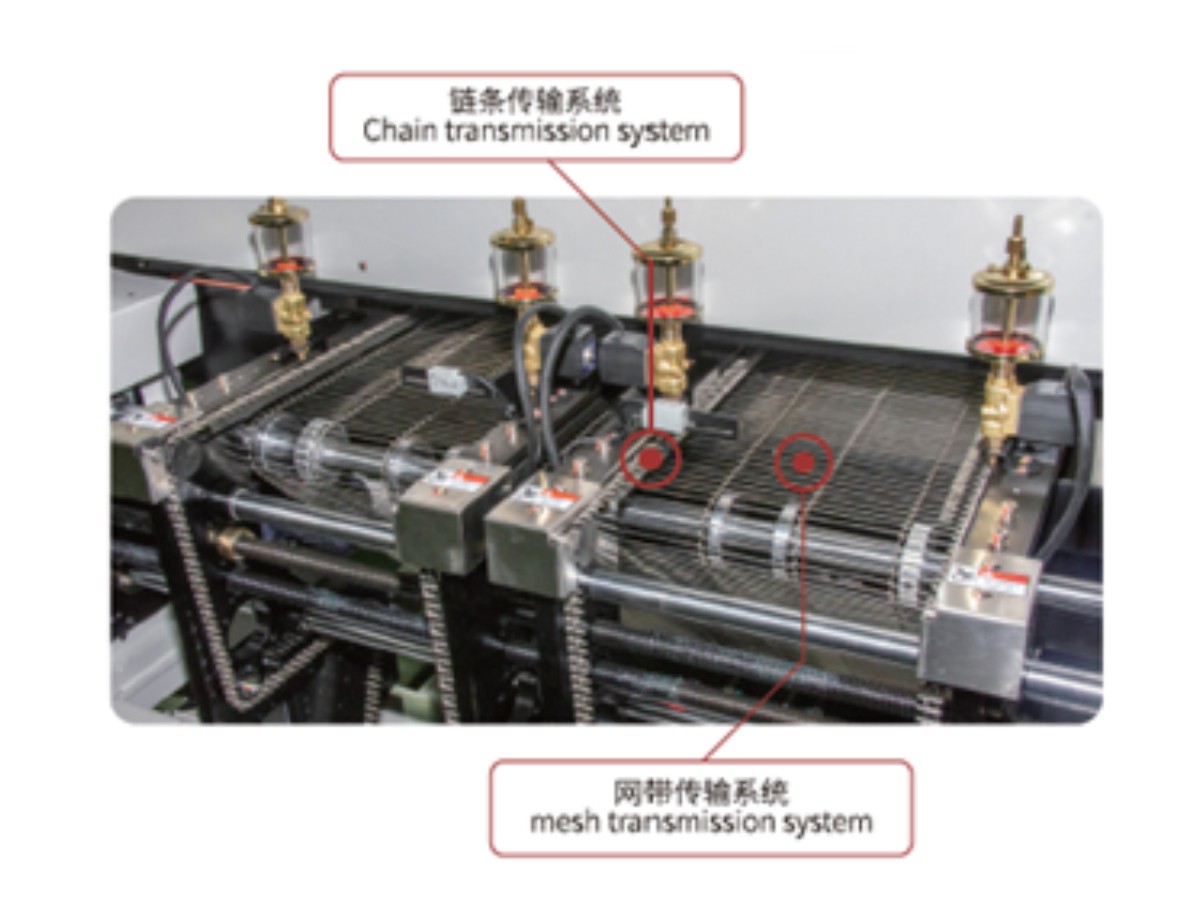

System Trosglwyddo Belt Rhwyll Annibynnol

· Gall y gwregys rhwyll weithredu'n annibynnol o'r cludwr cadwyn i wneud y mwyaf o effeithlonrwydd ynni.

· Yn caniatáu rheoli proses hyblyg ac yn lleihau'r defnydd o bŵer diangen.

· Delfrydol ar gyfer gweithgynhyrchwyr sydd angen gosodiadau proffil ar wahân ar gyfer gweithrediad cludiant deuol.

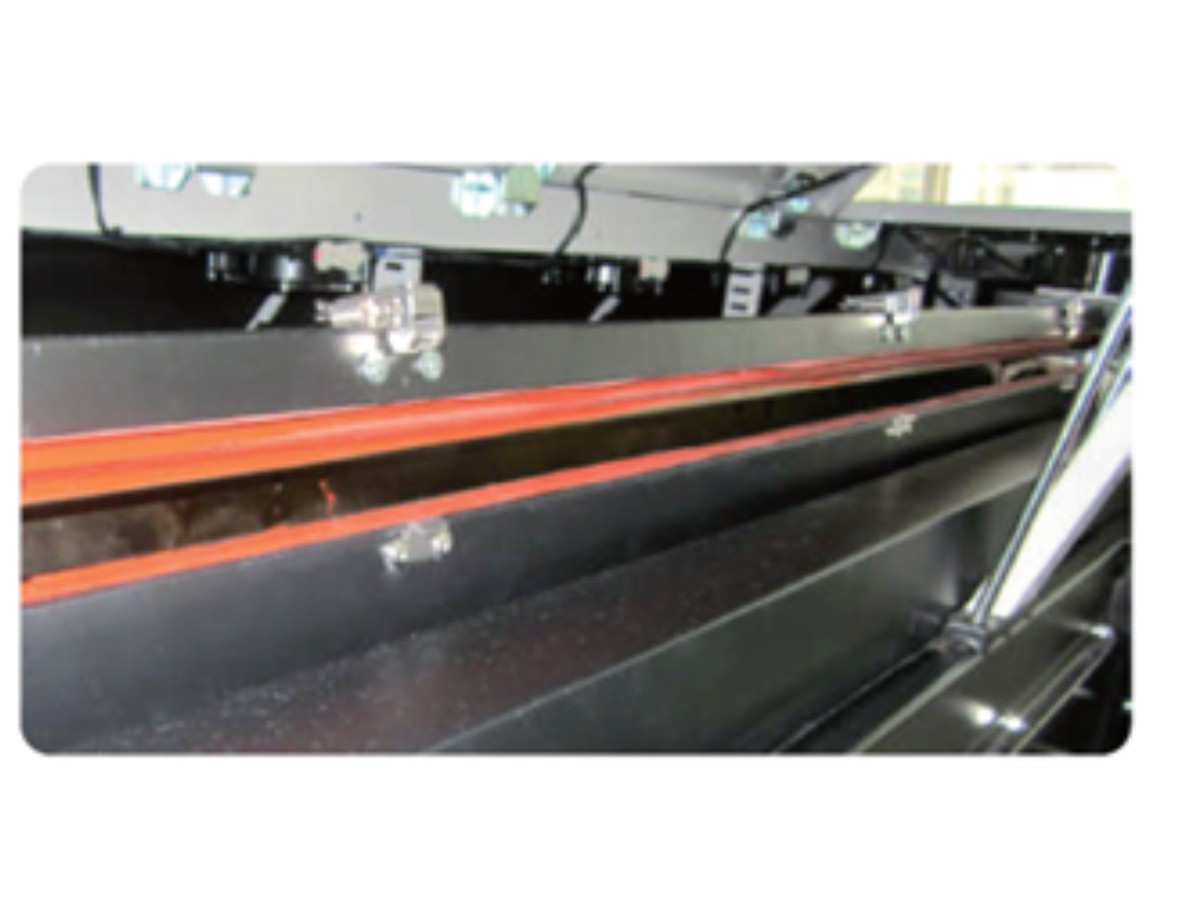

System Rheilffordd Ddeuol ar gyfer Trafnidiaeth Sefydlog, Uchel-Effeithlonrwydd

Mae system cludo rheilffordd ddeuol yn gwella effeithlonrwydd cynhyrchu ac yn lleihau costau ynni
Mae'r strwythur codi wedi'i atgyfnerthu yn sicrhau nad yw'r rheilen dywys yn dadffurfio'n ochrol, gan atal jamio PCB neu blât rhag cwympo.
Mae'r canllaw yn mabwysiadu triniaeth galedu arbennig ar gyfer sefydlogrwydd a bywyd gwasanaeth hir.
Mae strwythur cadwyn ochr rhes sengl dur di-staen yn gryf, yn ymarferol ac yn ddibynadwy.

Lead-Free Reflow Oven for Consumer Electronics

Llif aer-System Adfer Flux Seiliedig (Cynllun Agored)

Mae'r system adfer fflwcs parth gwresogi yn defnyddio dyluniad agored, gan wneud glanhau'n syml a chynnal a chadw yn hynod o gyfleus.
Mae gwahanu fflwcs haen deuol i bob pwrpas yn cynyddu effeithlonrwydd adfer ac yn cadw tu mewn y ffwrnais yn lân ar gyfer-cynhyrchu hirdymor.
Mae dadosod offer am ddim yn galluogi cynnal a chadw cyflym ac yn lleihau amser segur.

Model	TEA-800	TEA-1000	TEA-800D	TEA-1000D
Hyd Gwresogydd	3110mm	3890mm	3110mm	3890mm
Dimensiynau (L×W×H)	5220 × 1430 × 1530mm	6000 × 1430 × 1530mm	5220 × 1660 × 1530mm	6000 × 1660 × 1530mm
Pwysau Net	Tua. 2250KG	Tua. 2600KG	Tua. 2600KG	Tua. 2950KG
Cyfrol Exhaust	10m³/min × 2 dwythell	10m³/min × 2 dwythell	10m³/min × 2 dwythell	10m³/min × 2 dwythell
Pŵer Cyflenwi	AC 380V 3Ø 50/60Hz (AC 220V 3Ø dewisol)	AC 380V 3Ø 50/60Hz (AC 220V 3Ø dewisol)	AC 380V 3Ø 50/60Hz (AC 220V 3Ø dewisol)	AC 380V 3Ø 50/60Hz (AC 220V 3Ø dewisol)
Pŵer Cychwyn	30KW	36KW	32KW	38KW
Gweithredu Pŵer	9KW	10KW	10KW	11KW
Amser Cynhesu	Tua. 25munud	Tua. 25munud	Tua. 30munud	Tua. 30munud
Temp. Amrediad	Tymheredd yr ystafell - 300 gradd	Tymheredd yr ystafell - 300 gradd	Tymheredd yr ystafell - 300 gradd	Tymheredd yr ystafell - 300 gradd
Max. Lled PCB	400mm (Opsiwn: 450mm)	400mm (Opsiwn: 450mm)	270mm × 2 (Opsiwn rheilffordd sengl: 540-490mm)	270mm × 2 (Opsiwn rheilffordd sengl: 540-490mm)
Uchder Uchaf PCB	Uchaf 30mm / Gwaelod 25mm	Uchaf 30mm / Gwaelod 25mm	Uchaf 30mm / Gwaelod 25mm	Uchaf 30mm / Gwaelod 25mm
Cyfeiriad Cludydd	O'r Chwith i'r Dde (O'r Dde i'r Chwith yn ddewisol)	O'r Chwith i'r Dde (O'r Dde i'r Chwith yn ddewisol)	O'r Chwith i'r Dde (O'r Dde i'r Chwith yn ddewisol)	O'r Chwith i'r Dde (O'r Dde i'r Chwith yn ddewisol)
Ochr Rheilffordd Sefydlog	Rheilffyrdd Blaen Sefydlog (Rheilffordd Gefn Sefydlog yn ddewisol)	Rheilffyrdd Blaen Sefydlog (Rheilffordd Gefn Sefydlog yn ddewisol)	Rheiliau Deuol Sefydlog	Rheiliau Deuol Sefydlog
Uchder Cludwyr	900–1200mm	900–1200mm	900–1200mm	900–1200mm
Amrediad Cyflymder Cludwyr	300-2000mm/munud	300-2000mm/munud	300-2000mm/munud	300-2000mm/munud
Storio Data	Paramedrau amrywiol a statws storio	Paramedrau amrywiol a statws storio	Paramedrau amrywiol a statws storio	Paramedrau amrywiol a statws storio
Larwm Annormal	Larwm dros/Dan-gwres, Sain a Golau	Larwm dros/Dan-gwres, Sain a Golau	Larwm dros/Dan-gwres, Sain a Golau	Larwm dros/Dan-gwres, Sain a Golau

Cynllun Dyfais
Nifer y Parthau Gwresogi	8 Uchaf / Gwaelod 8	10 Uchaf / Gwaelod 10	8 Uchaf / Gwaelod 8	10 Uchaf / Gwaelod 10
Nifer y Parthau Oeri	Y 2 Barth Oeri Gorau	Y 2 Barth Oeri Gorau	Y 2 Barth Oeri Gorau	Y 2 Barth Oeri Gorau
System Reoli	ENNILL10 + Industrial Computer + PLC	ENNILL10 + Industrial Computer + PLC	ENNILL10 + Industrial Computer + PLC	ENNILL10 + Industrial Computer + PLC
Temp. Dull Rheoli	PID + SSR	PID + SSR	PID + SSR	PID + SSR
Thermocouple Wire	4+ gwifrau	4+ gwifrau	4+ gwifrau	4+ gwifrau
System Cludo	Rheilffordd Sengl + Rhwyll	Rheilffordd Sengl + Rhwyll	Rheilffyrdd a Rhwyll deuol-	Rheilffyrdd a Rhwyll deuol-
Modd Rheoli Cludwyr	Gwrthdröydd Wedi'i Fewnforio + Modur Cludo Wedi'i Fewnforio	Gwrthdröydd Wedi'i Fewnforio + Modur Cludo Wedi'i Fewnforio	Gwrthdröydd Wedi'i Fewnforio + Modur Cludo Wedi'i Fewnforio	Gwrthdröydd Wedi'i Fewnforio + Modur Cludo Wedi'i Fewnforio
Strwythur Cadwyn	Cyswllt ochr sengl osgoi bloc	Cyswllt ochr sengl osgoi bloc	Cyswllt ochr sengl osgoi bloc	Cyswllt ochr sengl osgoi bloc
Addasiad Lled	Trydan addasadwy	Trydan addasadwy	Trydan addasadwy	Trydan addasadwy
Clawr Agored	Trydan ar agor	Trydan ar agor	Trydan ar agor	Trydan ar agor
Pŵer UPS	Cyflenwad pŵer wrth gefn	Cyflenwad pŵer wrth gefn	Cyflenwad pŵer wrth gefn	Cyflenwad pŵer wrth gefn
System Oeri	Oeri Awyr dan Orfod	Oeri Awyr dan Orfod	Oeri Awyr dan Orfod	Oeri Awyr dan Orfod

Mae data cynnyrch ar gyfer cyfeirio yn unig. Cysylltwch â ni i gadarnhau'r wybodaeth ddiweddaraf.

Pam Partneriaeth â Ni

✓ Mwy na dim ond cyflenwad offer - datrysiadau llinell UDRh cyflawn
✓ Profiad prosiect go iawn gyda llinellau UDRh wedi'u gosod a'u rhedeg
✓ Cefnogaeth beirianyddol gref ar gyfer awtomeiddio ac integreiddio
✓ Llai o risg integreiddio a dechrau llinell yn gyflymach
✓ Cefnogaeth dechnegol bwrpasol trwy gydol oes y prosiect

Amdanom Ni

Rydym yn arbenigo mewn datrysiadau llinell UDRh cyflawn ac integreiddio awtomeiddio, gan ddarparu offer dibynadwy a llinellau cynhyrchu profedig gyda chefnogaeth profiad prosiect go iawn.

Popty Reflow - Cwestiynau Cyffredin

C: 1. Beth yw popty reflow a ddefnyddir ar gyfer cynhyrchu UDRh?

A: Defnyddir popty reflow mewn llinellau cynhyrchu UDRh i sodro cydrannau electronig ar fyrddau PCB. Ar ôl argraffu past solder a gosod cydrannau, mae'r PCB yn mynd trwy'r popty reflow lle mae gwresogi rheoledig yn toddi'r past solder, gan greu cymalau solder dibynadwy.

C: 2. Sut mae popty reflow yn gweithio?

A: Mae popty reflow yn gweithio trwy wresogi cynulliadau PCB trwy barthau tymheredd lluosog, gan gynnwys parthau rhagboethi, socian, reflow, ac oeri. Mae pob parth yn cael ei reoli'n fanwl gywir i sicrhau ansawdd sodro sefydlog a lleihau straen thermol ar gydrannau.

C: 3. Faint o barthau gwresogi sydd gan ffwrn reflow?

A: Mae'r rhan fwyaf o ffyrnau ail-lif yr UDRh ar gael gyda 6 i 12 parth gwresogi, yn dibynnu ar ofynion cynhyrchu. Mae mwy o barthau gwresogi yn darparu gwell rheolaeth tymheredd a gwell ansawdd sodro, yn enwedig ar gyfer cynulliadau PCB cymhleth neu ddwysedd uchel.

C: 4. Pa fathau o ffyrnau reflow sydd ar gael?

A: Mae mathau cyffredin o ffyrnau ail-lif yn cynnwys ffyrnau ail-lifo aer poeth, ffyrnau ail-lifo nitrogen, a ffyrnau ail-lif di-blwm. Mae'r dewis yn dibynnu ar gymhlethdod PCB, math past solder, a gofynion ansawdd cynhyrchu.

C: 5. Beth yw'r gwahaniaeth rhwng aer a ffyrnau reflow nitrogen?

A: Mae ffwrn reflow nitrogen yn lleihau lefelau ocsigen yn ystod sodro, gan arwain at well gwlychu solder, llai o ddiffygion, a gwell ymddangosiad solder ar y cyd. Mae ffyrnau ail-lifo aer poeth yn fwy cost-effeithiol ac yn addas ar gyfer y rhan fwyaf o gymwysiadau UDRh safonol.

C: 6. A yw'r popty reflow yn addas ar gyfer sodro heb blwm?

A: Ydw. Mae poptai ail-lifo UDRh modern wedi'u cynllunio ar gyfer sodro rhydd o blwm, gan gynnig rheolaeth tymheredd manwl gywir a pherfformiad thermol sefydlog i fodloni gofynion prosesau rhydd o blwm.

C: 7. Sut ydych chi'n gosod y proffil tymheredd ar gyfer popty reflow?

A: Mae'r proffil tymheredd wedi'i osod yn seiliedig ar fanylebau past solder, deunydd PCB, a mathau o gydrannau. Mae proffilio priodol yn helpu i sicrhau ansawdd sodro cyson ac yn lleihau diffygion megis tombstoneing neu gymalau oer.

C: 8. A ellir integreiddio'r popty reflow i linell UDRh gyflawn?

A: Ydw. Gellir integreiddio popty reflow yn llawn i linell gynhyrchu UDRh gyflawn, gan weithio'n ddi-dor gydag argraffwyr past solder, peiriannau dewis a gosod, AOI, ac offer trin bwrdd.

C: 9. Pa waith cynnal a chadw sydd ei angen ar gyfer popty reflow?

A: Mae cynnal a chadw rheolaidd yn cynnwys glanhau gweddillion fflwcs, gwirio gwyntyllau a gwresogyddion, archwilio systemau cludo, a gwirio cywirdeb tymheredd i sicrhau gweithrediad sefydlog hirdymor.

C: 10. Sut ydw i'n dewis y popty reflow cywir ar gyfer fy llinell UDRh?

A: Mae dewis y popty reflow cywir yn dibynnu ar faint PCB, cyfaint cynhyrchu, proses sodro, a chyfluniad llinell. Mae gweithio gyda darparwr datrysiad llinell UDRh profiadol yn helpu i sicrhau'r perfformiad gorau posibl ac integreiddio llinell llyfn.
